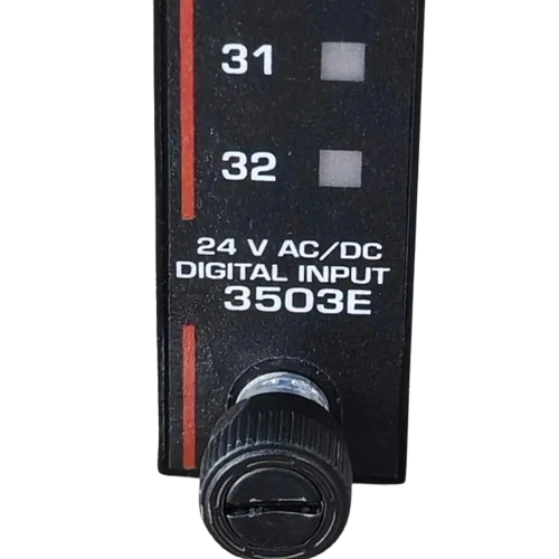

Mô -đun đầu vào kỹ thuật số Triconex 3503E TMR
Tổng quan
Triconex 3503E là mô-đun đầu vào kỹ thuật số TMR (mô hình ba mô-đun) với ba kênh đầu vào bị cô lập. Mỗi kênh được trang bị bộ vi xử lý có thể quét độc lập các điểm đầu vào, biên dịch dữ liệu và truyền nó đến bộ xử lý chính theo yêu cầu.
Bộ xử lý chính thực hiện bỏ phiếu phần cứng thời gian thực (2OO3) trên dữ liệu ba kênh để sửa lỗi một kênh đơn. Tất cả các đường dẫn tín hiệu quan trọng từ các đầu vào đầu vào đến bộ xử lý chính được tăng gấp ba để tránh mất dữ liệu do lỗi điểm đơn.
Chức năng & tính năng:
Tricnoex 3503E
- Phân lập Optocoupler: Mỗi kênh của 3503E sử dụng cách ly optocoupler để đạt được sự cô lập điện giữa các thiết bị trường và hệ thống Tricon.
- Chẩn đoán cấp kênh: 3503E liên tục theo dõi trạng thái sức khỏe của từng kênh và kích hoạt chỉ báo lỗi mô-đun (LED lỗi) và tín hiệu báo động khung gầm khi xảy ra lỗi.
- Thử nghiệm bị mắc kẹt: 3503E mô phỏng trạng thái TẮT thông qua công tắc bên trong để phát hiện liệu điểm đầu vào không thể bị ngắt kết nối do lỗi phần cứng (chẳng hạn như độ bám dính tiếp xúc). Trong quá trình thử nghiệm, bộ xử lý giao tiếp I\/O đóng băng dữ liệu hợp lệ cuối cùng để tránh sai.
Thông số kỹ thuật:
|
Tham số |
Giá trị |
|
Loại số mô hình |
TMR với tự kiểm tra |
|
Điện áp |
24 VAC\/VDC |
|
Điểm |
32, thường gặp trong các nhóm 8 |
|
Phạm vi AC\/Phạm vi DC |
20 - 42. 5 Vac\/Vdc |
|
Phạm vi tần số |
DC hoặc 47 - 63 Hz |
|
Điện áp tối đa |
42,5 VAC\/VDC |
|
Cấp độ chuyển đổi - TẮT sang BẬT |
>18 VAC\/VDC |
|
Cấp độ chuyển đổi - Bật sang TẮT |
< 6 VAC/VDC |
|
Bật danh nghĩa |
6 - 9 ma |
|
Trễ điển hình |
4 VAC\/VDC |
|
Độ trễ đầu vào - TẮT TẮT |
< 8 ms |
|
Độ trễ đầu vào - Bật Tắt |
< 15 ms |
|
Cách ly điểm |
1500 VDC |
|
Trở kháng đầu vào danh nghĩa |
> 1.25 KΩ |
Tricnoex 3503E- Q&a
Câu hỏi thường gặp
Q: Thương hiệu là gì?
A: Triconex
Q: Loại là gì?
A: Mô -đun đầu vào kỹ thuật số
Q: Bảo hành là gì?
A: 1 năm
Q: Tình yêu vận chuyển ở đâu?
A: Xiamen
Q: Phương thức thanh toán là gì?
A: T/T
Q: Tại sao chọn chúng tôi?
Trả lời: Chúng tôi là nhà cung cấp cho phụ tùng tự động hóa công nghiệp, chúng tôi đã cụ thể trong các mô-đun hệ thống PLC DCS và TSL và phụ tùng trong 10 năm, với chuyên môn chuyên môn và kinh nghiệm sâu rộng của chúng tôi, chúng tôi được trang bị tốt để đáp ứng các yêu cầu của bạn.
